Microscope Électronique en Transmission
ARM 200CF (JEOL)
Responsables : Simona Moldovan et Auriane Etienne
Financements
L’ARM 200CF installé en 2015 à Rouen a été financé par Agence Nationale de recherche au titre du programme « Investissements d’Avenir » portant la référence « ANR-11-EQPX-0020 ».
Une mise à jour de l’ARM a eu lieu en 2020 (acquisition d’une caméra CMOS RIO, d’un module STEMx, d’un port-objet environnemental gaz Protochips Atmosphere) dans le cadre du projet CATHY. Le projet CATHY a été cofinancé par l’Union européenne à travers le Fonds européens de Développement Régional et la Région Normandie.
Caractéristiques techniques
Canon à électrons : Cold-FEG
Microscope double corrigé : Correcteur sonde et correcteur image
Tensions : 80 kV – 120kV – 200kV
Pièce polaire : HR
Détecteurs :
- STEM HAADF/LAADF/BF
- EDS SDD JEOL Centurio (angle solide 1 sr)
- Filtre en énergie : GIF Quantum ER Gatan avec détecteurs HAADF et BF/DF
- Caméra CMOS Gatan RIO16
Accessoires :
- Porte-objet JEOL simple tilt
- Porte-objet JEOL double tilt analytique (inclinaison +/-35° et +/- 30°)
- Porte-objet GATAN simple tilt rotation
- Porte-objet GATAN 636 cryogénique double tilt analytique
- Porte-objet GATAN 654 pour la traction in-situ
- Porte-objet GATAN chauffant in-situ
- Porte-objet Fishione pour la tomographie sur pointe
- Porte-objet Protochips Atmosphere environnemental gaz
- Station de pompage pour porte-objets
- Ion cleaner

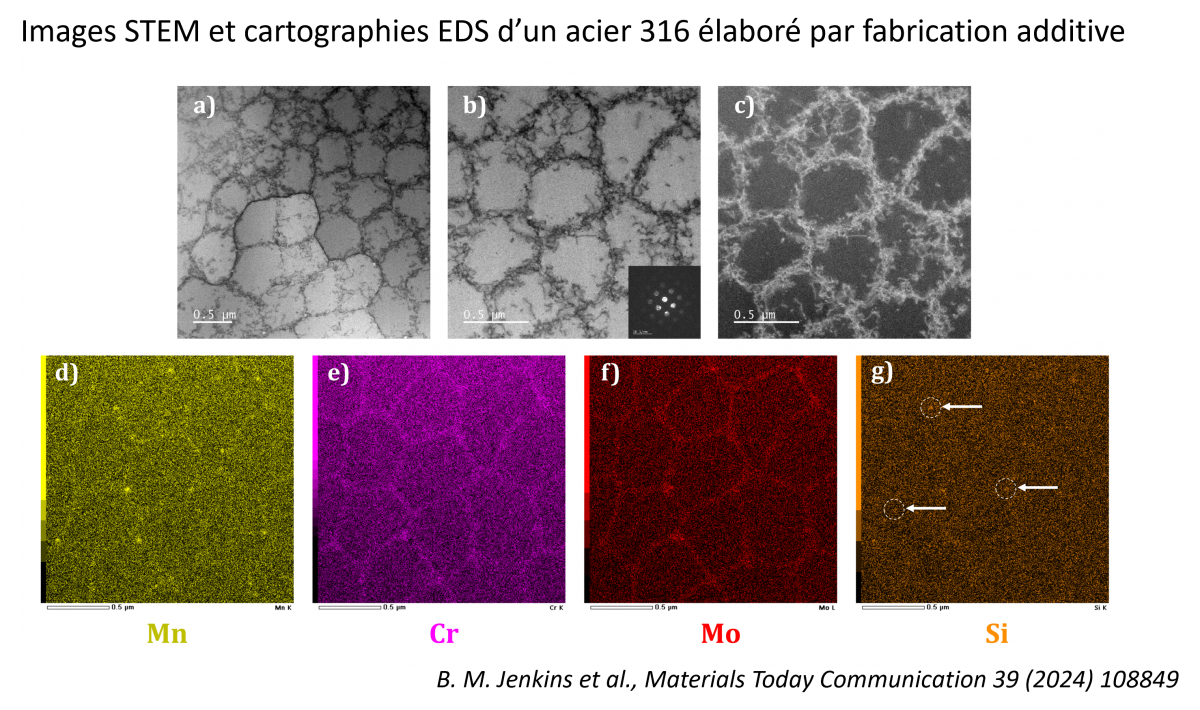

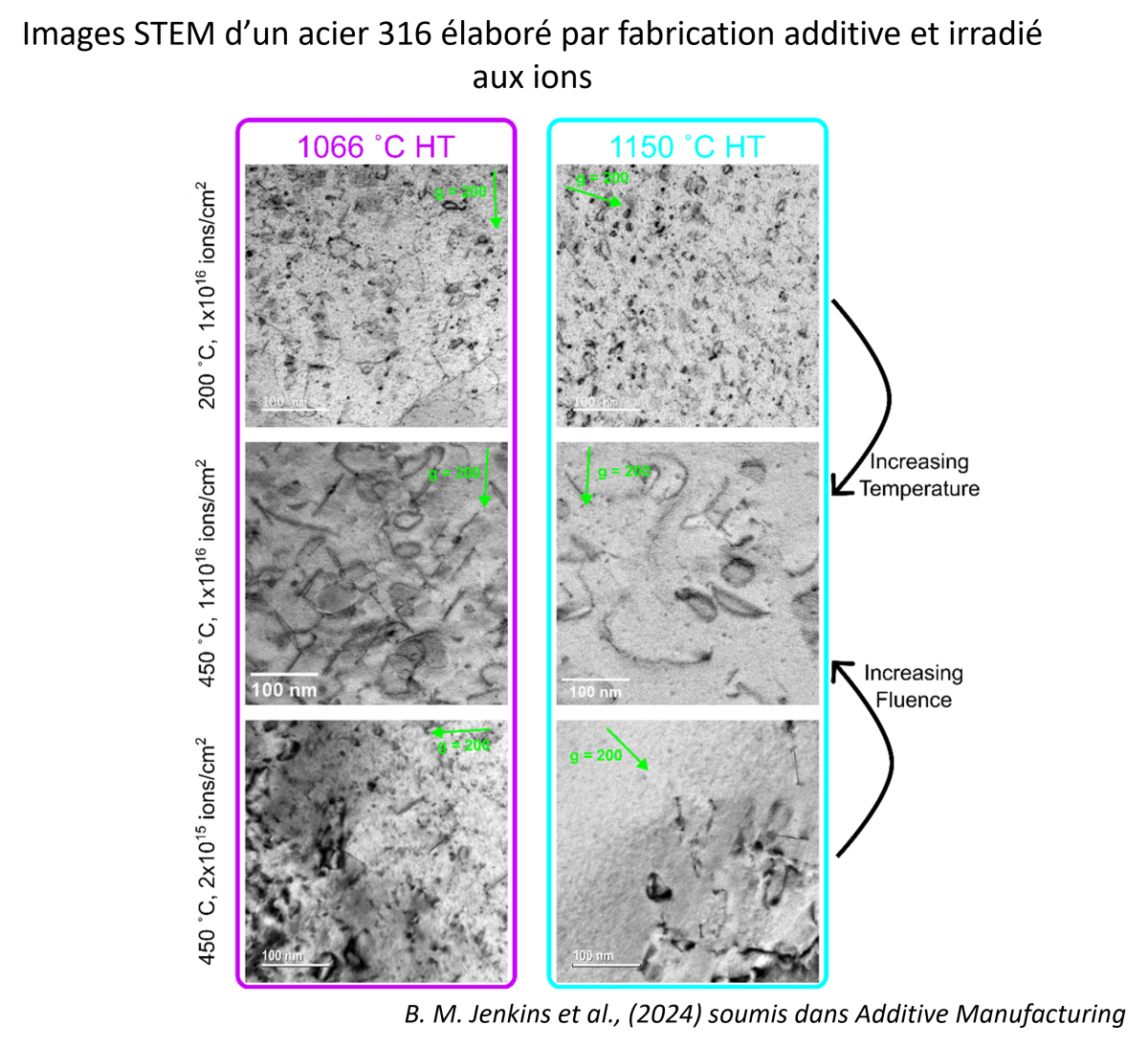

Quelques résultats
